Parametrat e produktit
|
PARAMETRI |
TENSIONI I FURNIZIMIT |
VËREJTJE |
|
|
2.5V |
3.3V |
||
|
Gama e frekuencës |
15 ~ 2100 MHz |
-- |
|
|
Stabiliteti i frekuencës |
±20 ppm / ±25ppm / ±30ppm / ±50ppm |
Shih shënimin më poshtë |
|
|
Gama e temperaturës së funksionimit |
-10 deri në +60 gradë /-20 deri në +70 gradë /-40 deri në +85 gradë |
Opsionet e disponueshme |
|
|
Plakja në vitin e parë |
±3.0 ppm |
@{0}} gradë |
|
|
Gama e tërheqjes së frekuencës |
±50ppm ~ ±250ppm |
Në varësi të frekuencës |
|
|
Rryma e furnizimit |
95 mA |
120 mA |
@ ngarkesë |
|
Forma valore e daljes dhe ngarkesa |
LVPECL 50Ω |
në Voo - 2V |
|
|
Niveli i tensionit të daljes I LARTË |
KQV - 1.025V / VCC - 0.880V |
Minimumi / Maksimumi |
|
|
Niveli i tensionit të daljes LOW |
KQV - 1.810V / VCC - 1.620V |
Minimumi / Maksimumi |
|
|
Kohët e ngritjes dhe rënies |
<1ns |
<1ns |
@10 - 90% e Vcc |
|
Simetria (cikli i punës) |
45 - 55% |
@ 50% Vcc |
|
|
Faza nervoz RMS<100MHz |
<1.0ps |
12 kHz Më pak se ose e barabartë me Fj Më pak se ose e barabartë me 20 MHz |
|
|
100 MHz ~ 125 MHz |
<0.7ps |
12 kHz Më pak se ose e barabartë me Fj Më pak se ose e barabartë me 20 MHz |
|
|
125 MHz ~ 150 MHz |
<0.5ps |
12 kHz Më pak se ose e barabartë me Fj Më pak se ose e barabartë me 20 MHz |
|
|
>150 MHz |
<0.3ps |
12 kHz Më pak se ose e barabartë me Fj Më pak se ose e barabartë me 20 MHz |
|
|
Shënim:Stabiliteti përfshin devijimet e frekuencës në +25 gradë , mbi diapazonin e temperaturës. për shkak të ndryshimeve të tensionit të furnizimit, ndryshimeve të ngarkesës në dalje, goditjes dhe dridhjeve. |
|||
Karakteristikat e produktit
■ Përmasa të vogla 5.0x3.2x1.25 me 6 saldime saldimi
■ Stabilitete të forta në intervalin e temperaturës
■ Funksioni i aktivizimit/çaktivizimit të Tristate
Aplikacionet
- Seria SMD LVPECL VCXO Oscillator 5032 VC53P6 aplikohet në WiMAX, WLAN, Ethernet, modem kabllor, DSL / VOIP, Set-top box / HDTV.
Përparësitë e produktit
Jitte e ulët
<1.0ps
Gama e gjerë e frekuencës
15 ~ 2100 MHz
certifikatë

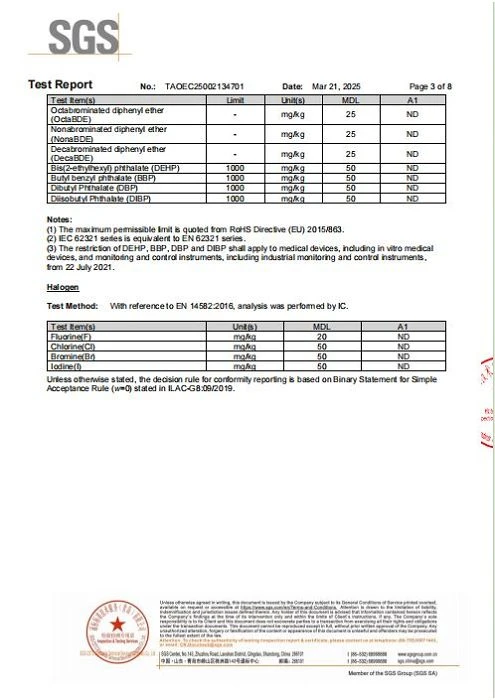

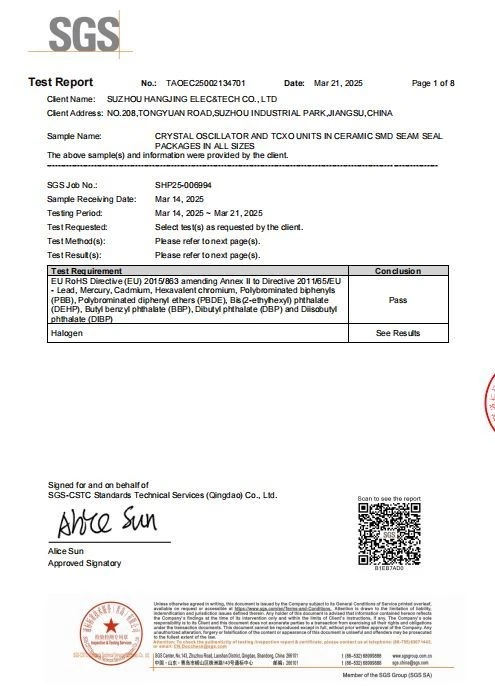

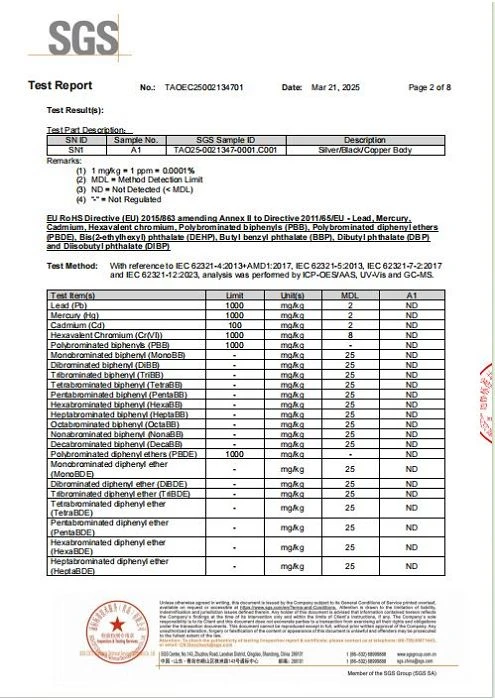

SMD LVPECL VCXO Oscillator Series 5032 VC6306 është në përputhje me ROHS dhe REACH, LEAD-FARE, HALOGEN-PA.
FAQ
Pyetja 1: A është i programueshëm seria LVPECL VCXO Oscillator 5032 VC53P6 e Suzhou Hangjing? Po në lidhje me kohën e udhëheqjes?
A: Po, është i programueshëm. Kohëzgjatja është 1-2 javë.
P2: Cila është performanca e nervozizmit?
A: Produkti ynë garanton karakteristika të shkëlqyera të nervozizmit të ulët, me nervozizëm fazor (RMS) që plotëson specifikimet e mëposhtme: Nën 100 MHz: < 1,0 ps; 100 MHz deri në 125 MHz: < 0,7 ps; 125 MHz deri në 150 MHz: < 0,5 ps; Mbi 150 MHz: < 0,3 ps.
